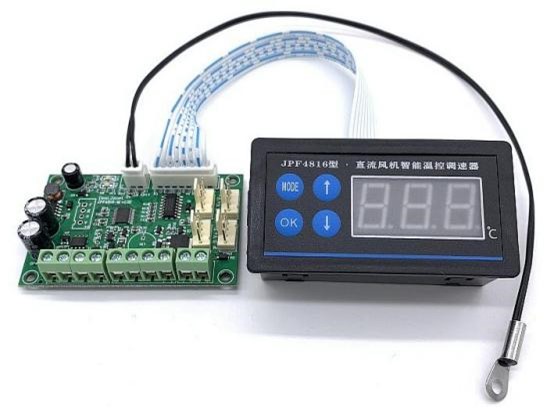

Outdoor Monitor Controllo della temperatura
I nostri monitor outdoor sono dotati di un'unità di controllo intelligente del raffreddamento, che regola la velocità delle ventole integrate in base alla temperatura attuale, proteggendo così il monitor da elevati carichi termici.
Operation overview:
Il core ARM è una soluzione tecnica di livello industriale che utilizza un microcomputer a chip singolo come chip di controllo principale, con un telaio di visualizzazione della temperatura, che può essere incorporato direttamente nel pannello di vari armadi. Il controller controlla la velocità della ventola attraverso la temperatura rilevata. Maggiore è la temperatura, maggiore è la velocità. Quando la temperatura è inferiore alla temperatura di avvio, la ventola si arresta o mantiene la velocità minima. Quando è superiore alla temperatura di avvio, la ventola funziona a bassa velocità. Quando la temperatura è alta, la ventola funziona a piena velocità e quando la temperatura inizia a scendere, anche la velocità della ventola diminuisce automaticamente per funzionare in modo ciclico.
Il regolatore di velocità supporta la comunicazione tramite porta seriale RS485. Attraverso il protocollo della porta seriale è possibile controllare la velocità della ventola e configurare/interrogare i parametri/lo stato del regolatore di velocità. I comandi della porta seriale seguono il protocollo modbus-rtu e la velocità della ventola può essere regolata da 0 a 100%.
Il regolatore di velocità supporta la comunicazione tramite porta seriale RS485. Attraverso il protocollo della porta seriale è possibile controllare la velocità della ventola e configurare/interrogare i parametri/lo stato del regolatore di velocità. I comandi della porta seriale seguono il protocollo modbus-rtu e la velocità della ventola può essere regolata da 0 a 100%.
Prestazioni del prodotto/parametri tecnici:
1. Industrial-grade solution, using ARM core series single-chip microcomputer as the main control chip, with stable performance.
2. Wide voltage design, 12V/24V/48V 4-wire PWM fan/motor direct access, maximum drive current 6A
3. With LED display, visually indicating the working status of the controller
4. Power supply anti-reverse connection protection design, reverse connection of the power supply will not burn the board.
5. The start and full-speed temperatures can be freely set, and two working modes are supported: minimum speed and stop fan
6. Supports fan fault detection and fan fault NPN signal output.
7. Standard modbus-rtu protocol, supports RS485 serial port to set various parameters and query fan status.
8. RS485 serial port TVS anti-surge design, serial port parameters default to 9600bps, 8, N, 1
9. Fan power management, 100% shutdown of all 4-wire fans.
10. PWM output frequency adjustable, amplitude 5V
11. Temperature measurement range: -10~99 ℃,
12. Temperature measurement accuracy: ±1°C
13. Working temperature range: -30~80℃
14. Support fan speed detection.
2. Wide voltage design, 12V/24V/48V 4-wire PWM fan/motor direct access, maximum drive current 6A
3. With LED display, visually indicating the working status of the controller
4. Power supply anti-reverse connection protection design, reverse connection of the power supply will not burn the board.
5. The start and full-speed temperatures can be freely set, and two working modes are supported: minimum speed and stop fan
6. Supports fan fault detection and fan fault NPN signal output.
7. Standard modbus-rtu protocol, supports RS485 serial port to set various parameters and query fan status.
8. RS485 serial port TVS anti-surge design, serial port parameters default to 9600bps, 8, N, 1
9. Fan power management, 100% shutdown of all 4-wire fans.
10. PWM output frequency adjustable, amplitude 5V
11. Temperature measurement range: -10~99 ℃,
12. Temperature measurement accuracy: ±1°C
13. Working temperature range: -30~80℃
14. Support fan speed detection.
Mounting size: 63mm*40mm.
External Size: 79mm*42mm*26mm; Installation Size: 76mm*40mm

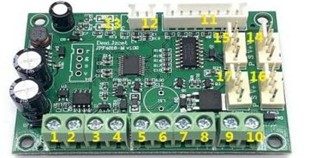

Descrizione dell'interfaccia
No. 1: Control power supply + pole interface
No. 2: Speed control power supply - pole interface
No. 3: RS485 serial port A / D+; No. 4 terminal: RS485 serial port B / D-
No. 5 terminal is connected to the fan power supply -, No. 6 terminal is connected to the fan power supply +, No. 7 terminal is connected to the fan speed signal, and No. 8 terminal is connected to the fan PWM control line.
*5~8 The numbers are mainly for the convenience of wiring the fan without plugs, and can be directly connected with the 4 pins of the 14th interface.
No. 9: fan fault indicator OC output port (NPN output interface) (* see the instructions at the end of the article)
No. 10: GND
No. 11: Display board port
No. 12: Temperature measurement port
No. 13: LED indicator light, POW is the power indicator light of the whole machine, PWM is the fan control indicator light.
14~17: 4 fan ports, standard KF2510-4P socket, (P=PWM, S=Sensor/FG, FV+, FV-)

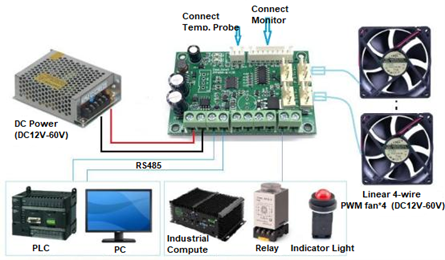

*Schematic diagram of full-function wiring: (Some functions cannot be used, just ignore the wiring The actual in use.)
*The voltage of the DC power supply must match the rated voltage of the connected fan, and the output current must be greater than the sum of the fan currents.
*Do not connect and disconnect the fan while the power is on.
No. 2: Speed control power supply - pole interface
No. 3: RS485 serial port A / D+; No. 4 terminal: RS485 serial port B / D-
No. 5 terminal is connected to the fan power supply -, No. 6 terminal is connected to the fan power supply +, No. 7 terminal is connected to the fan speed signal, and No. 8 terminal is connected to the fan PWM control line.
*5~8 The numbers are mainly for the convenience of wiring the fan without plugs, and can be directly connected with the 4 pins of the 14th interface.
No. 9: fan fault indicator OC output port (NPN output interface) (* see the instructions at the end of the article)
No. 10: GND
No. 11: Display board port
No. 12: Temperature measurement port
No. 13: LED indicator light, POW is the power indicator light of the whole machine, PWM is the fan control indicator light.
14~17: 4 fan ports, standard KF2510-4P socket, (P=PWM, S=Sensor/FG, FV+, FV-)
*Schematic diagram of full-function wiring: (Some functions cannot be used, just ignore the wiring The actual in use.)
*The voltage of the DC power supply must match the rated voltage of the connected fan, and the output current must be greater than the sum of the fan currents.
*Do not connect and disconnect the fan while the power is on.
Istruzioni di Base
5.1 Connect the wires according to the interface description
5.2 After the power supply is correct, the POW lamp on the motherboard will light up. At this time, the controller will start to sense the current temperature and adjust the fan speed according to the currently set temperature range.
Take the factory default temperature range of the controller as an example. The default temperature range of the controller is L=30°C, H=50°C. When the current temperature is detected as greater than or equal to 30°C, the controller will adjust the fan speed in linear proportion. When the temperature rises, the fan speed will also increase. When the temperature is ≥50℃, the fan will switch to full speed. When the temperature drops to ≤27°C (L-3), the controller will keep the fan at minimum speed and/or turn off.
5.2 After the power supply is correct, the POW lamp on the motherboard will light up. At this time, the controller will start to sense the current temperature and adjust the fan speed according to the currently set temperature range.
Take the factory default temperature range of the controller as an example. The default temperature range of the controller is L=30°C, H=50°C. When the current temperature is detected as greater than or equal to 30°C, the controller will adjust the fan speed in linear proportion. When the temperature rises, the fan speed will also increase. When the temperature is ≥50℃, the fan will switch to full speed. When the temperature drops to ≤27°C (L-3), the controller will keep the fan at minimum speed and/or turn off.

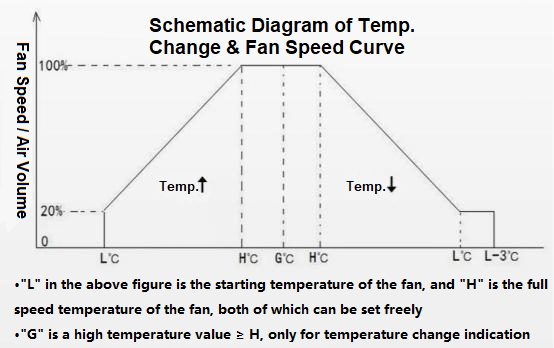

Tabella velocità ventola e temperatura:

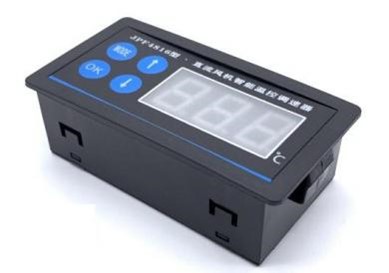

Guida all'uso del pannello digitale:
Il pannello digitale visualizza la temperatura attuale in tempo reale e viene azionato tramite 4 pulsanti, attraverso i quali è possibile impostare tutti i parametri del regolatore.
In modalità standby, premere il pulsante “MODE” per accedere alla voce relativa alla configurazione/commutazione dei parametri, premere il pulsante t per impostare il valore durante la configurazione, quindi premere il pulsante “OK” per confermare l'impostazione.
In modalità standby, premere il pulsante “MODE” per accedere alla voce relativa alla configurazione/commutazione dei parametri, premere il pulsante t per impostare il valore durante la configurazione, quindi premere il pulsante “OK” per confermare l'impostazione.
*Quando si impostano i parametri, ogni volta che si imposta un parametro (si modifica il valore del parametro), è necessario premere una volta il pulsante “OK” per confermare, quindi impostare la voce successiva.
Gli elementi dei parametri sono i seguenti:
Prendiamo ad esempio l'impostazione dell'avvio della ventola e della temperatura a piena velocità:
IIn modalità standby, il pannello visualizza il valore della temperatura corrente. Premere una volta il pulsante “MODE”: il display digitale visualizza “Lxx”, dove “L” rappresenta la temperatura iniziale e ‘xx’ rappresenta il valore della temperatura impostata corrente. Premere i pulsanti su e giù per regolare il valore del parametro. Una volta completata l'impostazione, premere il pulsante “OK” per confermare e tornare all'interfaccia di standby.
In modalità standby, premere due volte il pulsante “MODE”; il display digitale visualizzerà “Hxx”, dove “H” indica la temperatura a piena velocità e ‘xx’ il valore di temperatura attualmente impostato. Premere i pulsanti su e giù per regolare il valore del parametro; una volta completata l'impostazione, premere il pulsante “OK” per confermare.
In modalità standby, premere due volte il pulsante “MODE”; il display digitale visualizzerà “Hxx”, dove “H” indica la temperatura a piena velocità e ‘xx’ il valore di temperatura attualmente impostato. Premere i pulsanti su e giù per regolare il valore del parametro; una volta completata l'impostazione, premere il pulsante “OK” per confermare.
Una volta completata l'impostazione, il controller regolerà automaticamente la velocità della ventola in base ai nuovi parametri di temperatura impostati.
L'impostazione degli altri parametri è simile ai passaggi sopra descritti.
*I parametri sopra indicati possono essere configurati/richiesti anche tramite la porta seriale RS485; oltre ai pulsanti, è possibile utilizzare anche i seguenti comandi per l'impostazione.
