Come Funziona il Pannello LCD?
Il Panello LCD (Liquid Crystal Display) è una tecnologia di visualizzazione ampiamente utilizzata nei televisori, nei monitor dei computer, negli smartphone e in altri dispositivi elettronici. Il funzionamento di un pannello LCD si basa su cristalli liquidi controllati elettricamente.

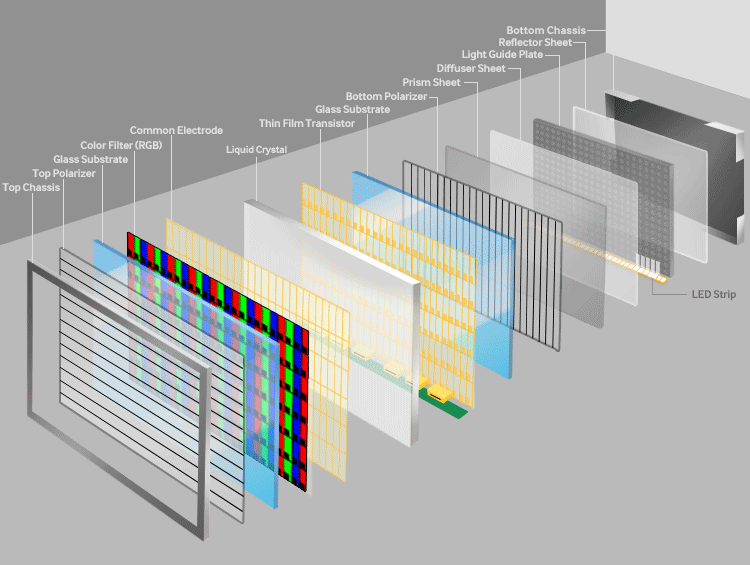

Il pannello LCD contiene i componenti di base in due strati di vetro.
Uno strato sottile di cristalli liquidi è situato tra i pannelli di vetro. Questo strato è responsabile della visualizzazione dell'immagine. Le molecole dei cristalli liquidi hanno la proprietà di poter modificare la polarizzazione della luce quando sono influenzate elettricamente.
I LED sono posizionati sui bordi del monitor e vengono utilizzati una pellicola conduttrice di luce e una pellicola diffondente per garantire un'illuminazione uniforme su tutta la superficie dell'area dell'immagine.
Light filtering: Il pannello LCD è inizialmente in uno stato trasparente. Grazie alla trasparenza, la luce proveniente dalla retroilluminazione attraversa lo strato di cristalli liquidi e poi il primo pannello di vetro. Ciò produce una luce bianca sul display.
Cambiamento di polarizzazione: La disposizione dei cristalli liquidi modifica la polarizzazione della luce, che passa quindi attraverso il secondo pannello di vetro.
Un elettrodo trasparente nel pannello LCD controlla la tensione elettrica e la disposizione dei cristalli liquidi. Lo stato dell'elettrodo e la tensione applicata determinano la disposizione delle molecole dei cristalli liquidi. Questa disposizione influisce sulla polarizzazione della luce e consente quindi la formazione dell'immagine sul display.
Il funzionamento del pannello LCD si basa quindi sulla polarizzazione controllata elettricamente dello strato di cristalli liquidi, che consente di bloccare o trasmettere la luce e quindi di visualizzare l'immagine sul display.
I pannelli LCD dei monitor touch screen funzionano secondo lo stesso principio, con la differenza che il touch screen è posizionato davanti al pannello LCD, che nel caso di un touch screen PCAP è anch'esso una lastra di vetro con un sensore, mentre nel caso di un touch screen resistivo è una pellicola altamente trasparente.
